Wio Terminalで温度計

Wio TerminalのADCを使って温度計にしてみた。

温度計

使ったセンサは、LM35DZ。
以前に秋月電子で買っていたものだけど、今見たらもう、置いてないみたい。
まぁ、センサは何でも良いのだけど、LM35の場合、使用電圧が４Vからになっていた。
Wioの５Vから引っ張ってきてAD変換してみたら、なんか、45度とかになる？？？
どうやら、Wioの基準電圧は、電源電圧にしても5Vではなく、3.3Vみたいですね。
3.3Vで計算しなおしたら、それっぽい値になりました。

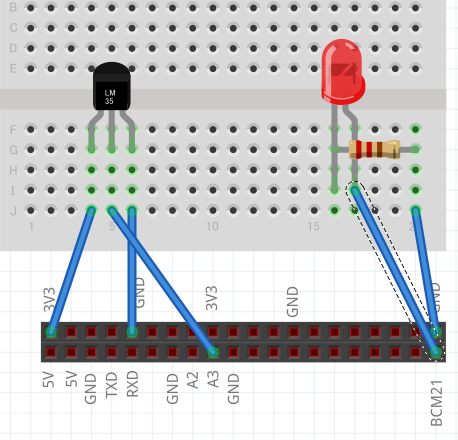

配線は、電源とGNDとアナログ端子の3本だけ。　電圧は、3.3Vでも５Vでもどっちでも同じ値が出てました。アナログ端子は、A3を使いました。

温度センサ

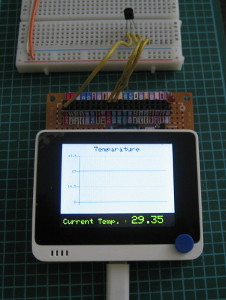

折れ線グラフのライブラリを用意してくれているので、これを使って、折れ線グラフを表示させて、データーのサンプリングのインターバルを5wayスイッチで1秒から30秒まで変えられるようにしてみた。

#include"TFT_eSPI.h"
#include"seeed_line_chart.h" //include the library

TFT_eSPI tft;

#define LED BCM21

#define max_size 50 //maximum size of data
doubles data; //Initilising a doubles type to store data
TFT_eSprite spr = TFT_eSprite(&tft);  // Sprite

int interval = 1000;

void blink() {  //LED blink every sampling
  digitalWrite(LED,HIGH);
  delay(50);
  digitalWrite(LED,LOW);
  delay(50);
}

void interval_up() {  //Interval counter increase
    interval += 1000;
    if(interval>30000) interval = 30000;
    tft.fillRect(300,200,50,30,TFT_BLACK);
    tft.setTextColor(TFT_NAVY);
    tft.setTextSize(2);
    tft.drawString(String(interval/1000), 300, 215);
}

void interval_down() {  //Interval counter decrease
    interval -= 1000;
    if(interval<1000) interval = 1000;
    tft.fillRect(300,200,50,30,TFT_BLACK);
    tft.setTextColor(TFT_NAVY);
    tft.setTextSize(2);
    tft.drawString(String(interval/1000), 300, 215);
}

void setup(){
  pinMode(A3, INPUT);
  pinMode(LED,OUTPUT);

  //Interrupt
  pinMode(WIO_5S_UP, INPUT_PULLUP);
  attachInterrupt(digitalPinToInterrupt(WIO_5S_UP), interval_up, FALLING);
  pinMode(WIO_5S_DOWN, INPUT_PULLUP);
  attachInterrupt(digitalPinToInterrupt(WIO_5S_DOWN), interval_down, FALLING);

  tft.begin();
  tft.setRotation(3);
  spr.createSprite(TFT_HEIGHT,200);

  tft.fillScreen(TFT_BLACK);

}

void loop(){

  int value = analogRead(A3); //read analog data on the pin A3
  blink();
  double tmp = value*3.3/1023.0/0.01; //calculate temparature

    spr.fillSprite(TFT_WHITE);
    if (data.size() == max_size) {
        data.pop();//remove the first read variable
    }
    data.push(tmp); //store in data

    auto header =  text(0, 0)
                .value("Temparature")
                .align(center)
                .valign(vcenter)
                .width(tft.width())
                .thickness(2);

    header.height(header.font_height() * 2);
    header.draw(); //Header height is the twice the height of the font

   auto content = line_chart(20, header.height()); //(x,y) where the line graph begins
         content
                .height(200 - header.height() * 1.5) //actual height of the line chart
                .width(tft.width() - content.x() * 2) //actual width of the line chart
                .based_on(0.0) //Starting point of y-axis, must be a float
                .show_circle(false) //drawing a cirle at each point, default is on.
                .value(data) //passing through the data to line graph
                .color(TFT_PURPLE) //Setting the color for the line
                .draw();

    spr.pushSprite(0, 0);

  // display current temarature
  tft.setTextColor(TFT_YELLOW);
  tft.setTextSize(2);
  tft.drawString("Current Temp. : ", 10, 215);
  tft.fillRect(200,200,100,30,TFT_BLACK);
  tft.setTextSize(3);
  tft.drawString(String(tmp), 200, 208);
  tft.fillRect(300,200,50,30,TFT_BLACK);
  tft.setTextColor(TFT_NAVY);
  tft.setTextSize(2);
  tft.drawString(String(interval/1000), 300, 215);

    delay(interval);
}
