Wio Terminalでキッチンタイマーを作ってみた。
やっぱ、このスタイルで、磁石で冷蔵庫に張り付くとなると、キッチンタイマーでしょう…。
と、いうことで、作ってみました。

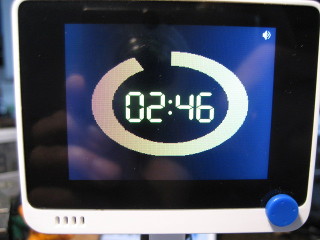

デフォルトは、3分でカップラーメンの出来上がりをお知らせする、ラーメンタイマーとなっております。
十字ボタンの左右で設定のカーソルを移動させ、上下で設定時間を増減させます。
一応、99分59秒までとなっとります。
Aボタンで、アラームを鳴らすかどうかを設定します。 アラームありの場合は、画面右上にスピーカーのアイコンが表示されます。
十字ボタンを押すとスタート、ポーズ。 Cボタンでリセットになります。
これも、LovyanGFX ライブラリ、使わせていただいとります。
まだ、使い方が十分に分かっていないので、変な使い方してるかもしれないですけどね…。
それにしても、重宝しまんなぁ~!
#include <LovyanGFX.hpp> static LGFX lcd; static LGFX_Sprite ttext(&lcd); static LGFX_Sprite arc(&lcd); static LGFX_Sprite sp(&lcd); static auto transpalette = 0; unsigned int set_time = 180, pset_time = 0; unsigned int rm_time; int c_status = 0; unsigned long p_millis, c_millis; int c_pos = 0, p_pos = 0; int sound = 1; int pos[] = {91,123,167,199}; int inc[] = {600,60,10,1}; void disp_time(int d_min, int d_sec){ // Display Timer arc.pushRotateZoom(160,120,0,1.5,1); ttext.setCursor(0, 0); ttext.setTextColor(0xFFE0, 0); ttext.printf("%02d:%02d", d_min, d_sec); ttext.pushRotateZoom(160,115,0,1,1); } void pipipi() { // Alarm sound int j; while (digitalRead(WIO_KEY_C) == HIGH) { if (sound == 1) { j++; if (j>3)j=1; for (int i=0; i<3; i++){ analogWrite(WIO_BUZZER, j*j*14); delay(80); analogWrite(WIO_BUZZER, 0); delay(80); } delay(100); } } } void setup() { //Serial.begin(115200); pinMode(WIO_KEY_A, INPUT_PULLUP); pinMode(WIO_KEY_B, INPUT_PULLUP); pinMode(WIO_KEY_C, INPUT_PULLUP); pinMode(WIO_5S_UP, INPUT_PULLUP); pinMode(WIO_5S_DOWN, INPUT_PULLUP); pinMode(WIO_5S_LEFT, INPUT_PULLUP); pinMode(WIO_5S_RIGHT, INPUT_PULLUP); pinMode(WIO_5S_PRESS, INPUT_PULLUP); pinMode(WIO_BUZZER, OUTPUT); lcd.init(); lcd.setRotation(1); lcd.setBrightness(255); lcd.setColorDepth(16); lcd.clear(); // lcd.setTextColor(TFT_YELLOW); ttext.setFont(&fonts::Font7); lcd.fillScreen(TFT_BLACK); arc.setColorDepth(16); ttext.setColorDepth(16); sp.setColorDepth(16); arc.createSprite(240,160); ttext.createSprite(140,60); sp.createSprite(12,13); arc.fillScreen(transpalette); ttext.fillScreen(transpalette); sp.fillScreen(transpalette); arc.fillArc(80,80,60,80,0,360,0xC424); arc.setPivot(80,80); ttext.setPivot(70,15); // Speakericon sp.fillTriangle(5,0,5,13,0,6,0xFFFF); sp.fillRect(0,4,2,5,0xFFFF); sp.drawFastVLine(8,5,3,0xFFFF); sp.drawFastVLine(11,5,3,0xFFFF); sp.drawFastVLine(10,3,2,0xFFFF); sp.drawFastVLine(10,8,2,0xFFFF); sp.drawLine(8,1,10,3,0xFFFF); sp.drawLine(8,11,10,9,0xFFFF); sp.drawPixel(7,4,0xFFFF); sp.drawPixel(7,8,0xFFFF); sp.pushSprite(&lcd, 300, 5); lcd.setTextColor(0xFFE0, 0); pinMode(WIO_BUZZER, OUTPUT); } void loop() { int t_min, t_sec; if (digitalRead(WIO_5S_PRESS) == LOW) { // 5S Press button if (c_status == 0) { lcd.drawFastHLine(pos[c_pos],148,30,0); c_status = 1; // wait -> start rm_time = set_time; } else if (c_status == 1) c_status = 2; // start -> pause else if (c_status == 2) c_status = 1; // pause -> resume else c_status = 3; // time up while(digitalRead(WIO_5S_PRESS) == LOW); } if (digitalRead(WIO_KEY_C) == LOW) { // C button to Reset c_status = 0; arc.fillArc(80,80,60,80,0,360,0xC424); t_min = set_time/60; t_sec = set_time%60; disp_time(t_min, t_sec); lcd.drawFastHLine(pos[c_pos],148,30,0xFFFF); while(digitalRead(WIO_KEY_C) == LOW); } if (digitalRead(WIO_KEY_A) == LOW) { // A button to Alarm sound on/off if(sound == 1) { sound = 0; lcd.fillRect(300,5,15,15,0); } else { sound = 1; sp.pushSprite(&lcd, 300, 5); } while(digitalRead(WIO_KEY_A) == LOW); } if (c_status == 0 ) { // set up timer if (digitalRead(WIO_5S_RIGHT) == LOW) { // move set up cursor next lcd.drawFastHLine(pos[c_pos],148,30,0); c_pos++; if (c_pos > 3) c_pos = 0; lcd.drawFastHLine(pos[c_pos],148,30,0xFFFF); while(digitalRead(WIO_5S_RIGHT) == LOW); } if (digitalRead(WIO_5S_LEFT) == LOW) { // move set up cursor previous lcd.drawFastHLine(pos[c_pos],148,30,0); c_pos--; if (c_pos < 0) c_pos = 3; lcd.drawFastHLine(pos[c_pos],148,30,0xFFFF); while(digitalRead(WIO_5S_LEFT) == LOW); } if (digitalRead(WIO_5S_UP) == LOW) { // increase figure on cursor set_time += inc[c_pos]; if (set_time > 5999) set_time = 5999; while(digitalRead(WIO_5S_UP) == LOW); } if (digitalRead(WIO_5S_DOWN) == LOW) { // decrease figure on cursor set_time -= inc[c_pos]; if (set_time > 5999) { set_time += inc[c_pos]; set_time = set_time%inc[c_pos]; } while(digitalRead(WIO_5S_DOWN) == LOW); } if (set_time != pset_time) { t_min = set_time/60; t_sec = set_time%60; disp_time(t_min, t_sec); lcd.drawFastHLine(pos[c_pos],148,30,0xFFFF); } pset_time = set_time; } // end of c_status 0 if (c_status == 1) { // count down timer c_millis = millis(); if( c_millis - p_millis >= 1000 ) { p_millis = c_millis; rm_time--; if (set_time > 5999) rm_time = 0; arc.clear(); if((360*rm_time)/set_time < 90) arc.fillArc(80,80,60,80,270,270+360*rm_time/set_time,0xC424); else arc.fillArc(80,80,60,80,270,(360*rm_time)/set_time-90,0xC424); arc.pushRotateZoom(160,120,0,1.5,1); t_min = rm_time/60; t_sec = rm_time%60; disp_time(t_min, t_sec); } //end of millis if (rm_time < 1) c_status = 3; } // end of c_status 1 if (c_status == 3) { // timer reset pipipi(); c_status = 0; } } // end of loop
