Wio Terminal でドーナツの形を立体表示させて、グリグリと動かしてみた。
ドーナツの形は、トーラスと言って、平面に描いた円を軸の周りにぐるっと一周させるとできます。
これを数式で表すと以下のように書けます。
x = (a + r*cos(θ) ) * cos(φ) y = (a + r*cos(θ) ) * sin(φ) z = r*sin(θ)

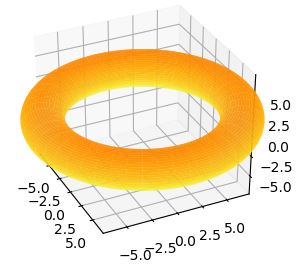

とりあえず、どんな形になるか見てみるには、Pythonでちゃちゃっとやると確認できます。
こんな感じですね。
from matplotlib import cm from mpl_toolkits.mplot3d import Axes3D import matplotlib.pyplot as plt import numpy as np fig = plt.figure(figsize=(6,6)) ax = fig.add_subplot(111, projection='3d') u=np.linspace(0,2*np.pi,100) v=np.linspace(0,2*np.pi,100) u,v=np.meshgrid(u,v) a = 2 b = 9 X = (b + a*np.cos(u)) * np.cos(v) Y = (b + a*np.cos(u)) * np.sin(v) Z = a * np.sin(u) ax.set_xlim(-7,7) ax.set_ylim(-7,7) ax.set_zlim(-7,7) ax.plot_surface(X, Y, Z,alpha=0.8, cmap=cm.Wistia) plt.show()
グリグリするだけなら、このままマウスで動かせば、これで十分ですが、せっかくなので、Wio Terminalでやってみました。
Pythonですと、matprotlib や、numpy がちゃんと処理してくれるのですが、Wioでやるには、視点を設定したり、3D座標から2D座標に投影したり、ちょっと、手間をかけなければなりません。

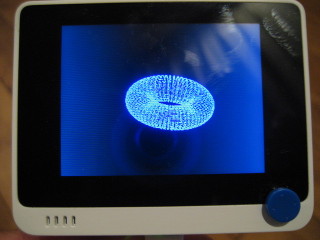

で、いろいろ、調べながら、以下のように仕上がりました。
Wioでグリグリするには、
A, B, C, ボタンを押しながら、5ボタンの上下を押すと、X軸、Y軸、Z軸、まわりにドーナツが回転します。
A, B, C, ボタンを押さずに、5ボタンの上下を押すと、視点の仰角が変わります。また、この時、左右を押すと視点が回ります。
また、5ボタンを押すと視点がドーナツに近づいていきます。そのまま、ドーナツを通り過ぎると、遠ざかっていきます。
Cボタンを押しながら、5ボタンを押すと、逆に、ズーム、パンします。
ま、説明するよりやってみた方が早いですね。
#include <LovyanGFX.hpp> #include <math.h> static LGFX lcd; static LGFX_Sprite torus(&lcd); float pi=3.141592; static auto transpalette = 0; float r = 2.0; // ドーナツの太さ float a = 5.0; // ドーナツの大きさ float x, y, z, x01, y01, z01, x02, y02, xv, yv,zv; float xa,ya,za,xb,yb,zb,xg,yg,zg; float phi = 0.0 / 180.0 * pi; // 仰角 float theta = 0.0 / 180.0 * pi; // 回転角 float distance = 100.0; // 視点までの距離 float alpha = 0.0, beta = 0.0, gmma = 0.0; //ドーナツの傾き float dg_p = 0.0, dg_t = 0.0; // 仰角と回転角の度数(deg) void disp_shape() { xv = distance * cos(phi) * cos(theta); yv = distance * cos(phi) * sin(theta); zv = distance * sin(phi) ; //Serial.printf("xv:%3.2f, yv:%3.2f, zv:%3.2f \n", xv,yv,zv); torus.clear(); for (float i = 0.0; i<5*pi; i+=0.1) { for (float j = 0.0; j<2*pi; j+=0.1) { //torus x = (a + r*cos(j) ) * cos(i)+2; y = (a + r*cos(j) ) * sin(i); z = r*sin(j); //x軸傾き xa = x; ya = y*cos(alpha) - z*sin(alpha); za = y*sin(alpha) + z*cos(alpha); //y軸傾き xb = xa*cos(beta) + za*sin(beta); yb = ya; zb = -xa*sin(beta) + za*cos(beta); //z軸傾き xg = xb*cos(gmma) - yb*sin(gmma); yg = xb*sin(gmma) + yb*cos(gmma); zg = zb; // x = xg; y = yg; z = zg; x01 = -sin(theta)*(x-xv) + cos(theta)*(y-yv); y01 = -sin(phi)*cos(theta)*(x-xv) - sin(phi)*sin(theta)*(y-yv) + cos(phi)*(z-zv); z01 = -cos(phi)*cos(theta)*(x-xv) - cos(phi)*sin(theta)*(y-yv) - sin(phi)*(z-zv); x02 = x01*100.0/z01; y02 = y01*100.0/z01; torus.drawPixel(x02*10+160,y02*10+120,1); } } torus.pushSprite(0,0); } void setup() { lcd.init(); lcd.setRotation(1); lcd.setBrightness(64); lcd.setColorDepth(16); lcd.clear(); torus.setColorDepth(lgfx::palette_4bit); torus.createSprite(lcd.width(), lcd.height()); torus.setPaletteColor(1, 0, 0, 255); pinMode(WIO_5S_UP, INPUT_PULLUP); pinMode(WIO_5S_DOWN, INPUT_PULLUP); pinMode(WIO_5S_LEFT, INPUT_PULLUP); pinMode(WIO_5S_RIGHT, INPUT_PULLUP); pinMode(WIO_5S_PRESS, INPUT_PULLUP); pinMode(WIO_KEY_A, INPUT_PULLUP); pinMode(WIO_KEY_B, INPUT_PULLUP); pinMode(WIO_KEY_C, INPUT_PULLUP); disp_shape(); } void loop() { if ((digitalRead(WIO_5S_PRESS) == LOW)and (digitalRead(WIO_KEY_C) == HIGH)) { distance -= 10.0; disp_shape(); } else if ((digitalRead(WIO_5S_PRESS) == LOW) and (digitalRead(WIO_KEY_C) == LOW)) { distance += 10.0; disp_shape(); } else if ((digitalRead(WIO_5S_UP) == LOW) and (digitalRead(WIO_KEY_C) == LOW)) { alpha = alpha+5.0/180.0*pi; disp_shape(); } else if ((digitalRead(WIO_5S_DOWN) == LOW) and (digitalRead(WIO_KEY_C) == LOW)) { alpha -= 5.0/180.0*pi; disp_shape(); } else if ((digitalRead(WIO_5S_UP) == LOW) and (digitalRead(WIO_KEY_B) == LOW)) { beta += 5.0/180.0*pi; disp_shape(); } else if ((digitalRead(WIO_5S_DOWN) == LOW) and (digitalRead(WIO_KEY_B) == LOW)) { beta -= 5.0/180.0*pi; disp_shape(); } else if ((digitalRead(WIO_5S_UP) == LOW) and (digitalRead(WIO_KEY_A) == LOW)) { gmma += 5.0/180.0*pi; disp_shape(); } else if ((digitalRead(WIO_5S_DOWN) == LOW) and (digitalRead(WIO_KEY_A) == LOW)) { gmma -= 5.0/180.0*pi; disp_shape(); } else if ((digitalRead(WIO_5S_UP) == LOW) and (digitalRead(WIO_KEY_A) == HIGH) and (digitalRead(WIO_KEY_B) == HIGH) and (digitalRead(WIO_KEY_C) == HIGH)) { phi = float(dg_p+=10.0) / 180.0 * pi; if(dg_p>360)dg_p-=360; disp_shape(); } else if ((digitalRead(WIO_5S_DOWN) == LOW) and (digitalRead(WIO_KEY_A) == HIGH) and (digitalRead(WIO_KEY_B) == HIGH) and (digitalRead(WIO_KEY_C) == HIGH)) { phi = float(dg_p-=10.0) / 180.0 * pi; disp_shape(); } else if (digitalRead(WIO_5S_LEFT) == LOW) { theta = float(dg_t+=10.0) / 180.0 * pi; if(dg_t>360)dg_t-=360; disp_shape(); } else if (digitalRead(WIO_5S_RIGHT) == LOW) { theta = float(dg_t-=10.0) / 180.0 * pi; disp_shape(); } }
