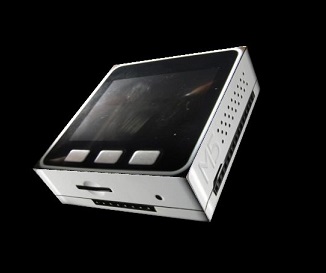

スイッチサイエンスのサイトにM5Stackの3DモデルをM5の動きに合わせて動かすサイトがあって、
pages.switch-science.com
面白いなぁ~と思い、自分もグリグリやってみたいなぁと思ったんですが、あいにく、IMUのチップがサイトのものと違っていました。
自分のは、IMU6886+BMM150のようで、サイトのスケッチそのままでは、動かないみたいです。
幸い、BMM150のサンプルプログラムも出ていたので、これと組み合わせて同じことをやってみました。
なんとか、同じようにできることはできたのですが、どうも、ジャイロの値が安定しない。
キャリブレーションもやってみたのだけど、いまいち。
何か、プログラムが悪いのかなぁ~? あるいは、こんなもん? またまた、はずれセンサーを引いちゃった?
まぁ、今後の参考までに、とりあえず、スケッチを置いておこう。
M5側のスケッチを置き換えるだけで、後は、Processingなどの部分は、上記のサイトと全く同じでグリグリできるようになると思います。
ちなみに、表示部分は、自分のM5のTFTがある日突然オシャカになってしまったので、ちゃんと確認できてませんので、なんか、変かも…。
#define M5STACK_MPU6886 #include <Arduino.h> #include <Wire.h> #include "Preferences.h" #include "M5Stack.h" #include "math.h" #include "bmm150.h" #include "bmm150_defs.h" #include <MadgwickAHRS.h> #include "BluetoothSerial.h" Preferences prefs; BluetoothSerial SerialBT; Madgwick filter; unsigned long microsPerReading, microsPrevious; struct bmm150_dev dev; bmm150_mag_data mag_offset; bmm150_mag_data mag_max; bmm150_mag_data mag_min; TFT_eSprite img = TFT_eSprite(&M5.Lcd); float accX = 0.0F, accY = 0.0F, accZ = 0.0F; float gyroX = 0.0F, gyroY = 0.0F, gyroZ = 0.0F; float pitch = 0.0F, roll = 0.0F, yaw = 0.0F; float accOffset[3]; float gyroOffset[3]; #define INTERVAL 5 float rolls[INTERVAL], pitchs[INTERVAL], yaws[INTERVAL]; int ma_idx = 0; // moving average index int8_t i2c_read(uint8_t dev_id, uint8_t reg_addr, uint8_t *read_data, uint16_t len) { if(M5.I2C.readBytes(dev_id, reg_addr, len, read_data)) { return BMM150_OK; } else { return BMM150_E_DEV_NOT_FOUND; } } int8_t i2c_write(uint8_t dev_id, uint8_t reg_addr, uint8_t *read_data, uint16_t len) { if(M5.I2C.writeBytes(dev_id, reg_addr, read_data, len)) { return BMM150_OK; } else { return BMM150_E_DEV_NOT_FOUND; } } int8_t bmm150_initialization() { int8_t rslt = BMM150_OK; /* Sensor interface over SPI with native chip select line */ dev.dev_id = 0x10; dev.intf = BMM150_I2C_INTF; dev.read = i2c_read; dev.write = i2c_write; dev.delay_ms = delay; /* make sure max < mag data first */ mag_max.x = -2000; mag_max.y = -2000; mag_max.z = -2000; /* make sure min > mag data first */ mag_min.x = 2000; mag_min.y = 2000; mag_min.z = 2000; rslt = bmm150_init(&dev); dev.settings.pwr_mode = BMM150_NORMAL_MODE; rslt |= bmm150_set_op_mode(&dev); dev.settings.preset_mode = BMM150_PRESETMODE_ENHANCED; rslt |= bmm150_set_presetmode(&dev); return rslt; } void bmm150_offset_save() { prefs.begin("bmm150", false); prefs.putBytes("offset", (uint8_t *)&mag_offset, sizeof(bmm150_mag_data)); prefs.end(); } void bmm150_offset_load() { if(prefs.begin("bmm150", true)) { prefs.getBytes("offset", (uint8_t *)&mag_offset, sizeof(bmm150_mag_data)); prefs.end(); Serial.printf("bmm150 load offset finish.... \r\n"); } else { Serial.printf("bmm150 load offset failed.... \r\n"); } } void setup() { M5.begin(true, false, true, false); M5.Power.begin(); M5.IMU.Init(); Serial.begin(115200); Wire.begin(21, 22, 400000); SerialBT.begin("M5Stack"); filter.begin(10); // 10Hz filterを初期化する microsPerReading = 1000000 / 10; microsPrevious = micros(); img.setColorDepth(1); img.setTextColor(TFT_WHITE); img.createSprite(320, 240); img.setBitmapColor(TFT_WHITE, 0); if(bmm150_initialization() != BMM150_OK) { img.fillSprite(0); img.drawCentreString("BMM150 init failed", 160, 110, 4); img.pushSprite(0, 0); for(;;) { delay(100); } } bmm150_offset_load(); for (int i = 0; i<INTERVAL; i++) { rolls[i] = 0; pitchs[i] = 0; yaws[i] = 0; } } void bmm150_calibrate(uint32_t calibrate_time) { img.fillSprite(0); img.drawCentreString("Flip + rotate core calibration", 160, 110, 4); img.pushSprite(0, 0); uint32_t calibrate_timeout = 0; calibrate_timeout = millis() + calibrate_time; Serial.printf("Go calibrate, use %d ms \r\n", calibrate_time); Serial.printf("running ..."); while (calibrate_timeout > millis()) { bmm150_read_mag_data(&dev); if(dev.data.x) { mag_min.x = (dev.data.x < mag_min.x) ? dev.data.x : mag_min.x; mag_max.x = (dev.data.x > mag_max.x) ? dev.data.x : mag_max.x; } if(dev.data.y) { mag_max.y = (dev.data.y > mag_max.y) ? dev.data.y : mag_max.y; mag_min.y = (dev.data.y < mag_min.y) ? dev.data.y : mag_min.y; } if(dev.data.z) { mag_min.z = (dev.data.z < mag_min.z) ? dev.data.z : mag_min.z; mag_max.z = (dev.data.z > mag_max.z) ? dev.data.z : mag_max.z; } delay(100); } mag_offset.x = (mag_max.x + mag_min.x) / 2; mag_offset.y = (mag_max.y + mag_min.y) / 2; mag_offset.z = (mag_max.z + mag_min.z) / 2; bmm150_offset_save(); Serial.printf("\n calibrate finish ... \r\n"); Serial.printf("mag_max.x: %.2f x_min: %.2f \t", mag_max.x, mag_min.x); Serial.printf("y_max: %.2f y_min: %.2f \t", mag_max.y, mag_min.y); Serial.printf("z_max: %.2f z_min: %.2f \r\n", mag_max.z, mag_min.z); } void calibrate6886(){ M5.Lcd.println("calibrate6886"); float gyroSum[3]; float accSum[3]; int counter = 500; for(int i = 0; i < counter; i++){ M5.IMU.getGyroData(&gyroX,&gyroY,&gyroZ); M5.IMU.getAccelData(&accX,&accY,&accZ); gyroSum[0] += gyroX; gyroSum[1] += gyroY; gyroSum[2] += gyroZ; accSum[0] += accX; accSum[1] += accY; accSum[2] += accZ; delay(2); } gyroOffset[0] = gyroSum[0]/counter; gyroOffset[1] = gyroSum[1]/counter; gyroOffset[2] = gyroSum[2]/counter; accOffset[0] = accSum[0]/counter; accOffset[1] = accSum[1]/counter; accOffset[2] = (accSum[2]/counter); } void loop() { if (micros() - microsPrevious >= microsPerReading) { // ----------------- Accl / Gyro ------------------- M5.IMU.getGyroData(&gyroX,&gyroY,&gyroZ); M5.IMU.getAccelData(&accX,&accY,&accZ); //M5.IMU.getAhrsData(&pitch,&roll,&yaw); gyroX -= gyroOffset[0]; gyroY -= gyroOffset[1]; gyroZ -= gyroOffset[2]; accX -= accOffset[0]; accY -= accOffset[1]; accZ -= accOffset[2]-1.0; filter.updateIMU(gyroX, gyroY, gyroZ, accX, accY, accZ ); rolls[ma_idx % INTERVAL] = filter.getRoll(); pitchs[ma_idx % INTERVAL] = filter.getPitch(); yaws[ma_idx % INTERVAL] = filter.getYaw(); ma_idx++; if((ma_idx % INTERVAL) == 0) ma_idx = 0; float roll = 0.0; float pitch = 0.0; float yaw = 0.0; for (int i = 0; i < INTERVAL; i++) { roll += rolls[i]; pitch += pitchs[i]; yaw += yaws[i]; } roll /= INTERVAL; pitch /= INTERVAL; yaw /= INTERVAL; // ----------------- magnet ------------------------ char text_string[100]; M5.update(); bmm150_read_mag_data(&dev); float head_dir = atan2(dev.data.x - mag_offset.x, dev.data.y - mag_offset.y) * 180.0 / M_PI; img.fillSprite(0); sprintf(text_string, "Gyro: %.2f %.2f %.2f", gyroX, gyroY, gyroZ); img.drawString(text_string, 10, 20, 4); sprintf(text_string, "Accel: %.2f %.2f %.2f", accX, accY, accZ); img.drawString(text_string, 10, 50, 4); sprintf(text_string, "P/R/Y: %.2f %.2f %.2f",pitch, roll, yaw); img.drawString(text_string, 10, 80, 4); Serial.printf("%6.2f, %6.2f, %6.2f\r\n", roll, pitch, yaw); SerialBT.printf("%6.2f, %6.2f, %6.2f\r\n", roll, pitch, yaw); sprintf(text_string, "HEAD Angle: %.2f", head_dir); img.drawString(text_string, 10, 110, 4); img.drawCentreString("Press BtnA enter calibrate", 160, 150, 4); img.pushSprite(0, 0); if(M5.BtnA.wasPressed()) { img.fillSprite(0); img.drawCentreString("Keep Stable - Gyro Accel calibration", 160, 110, 4); img.pushSprite(0, 0); calibrate6886(); bmm150_calibrate(10000); } microsPrevious = microsPrevious + microsPerReading; } }
